Отвалы серии NG Rhino

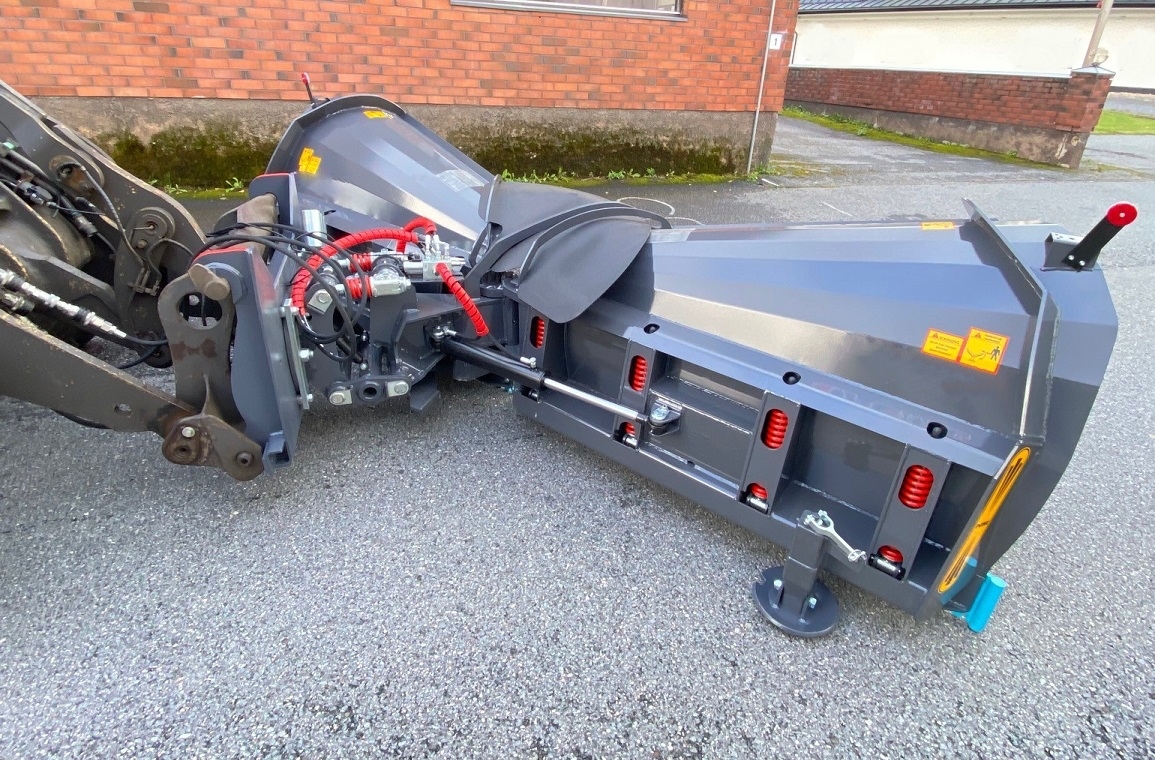

Отвалы семейства Rhino представляют собой снегоуборочные отвалы с составным крылом из двух подвижных секций – левой и правой.
Каждая из секций крыла может управляться отдельно от другой, что позволяет менять форму крыла отвала прямо во время работ, что делает отвал универсальным:
❄ крыло может быть прямым (традиционный отвал), со сбросом влево;
❄ прямым со сбросом вправо;
❄ прямым без сброса (бульдозерный вариант);
❄ клинообразным с раздвижением снега в стороны;

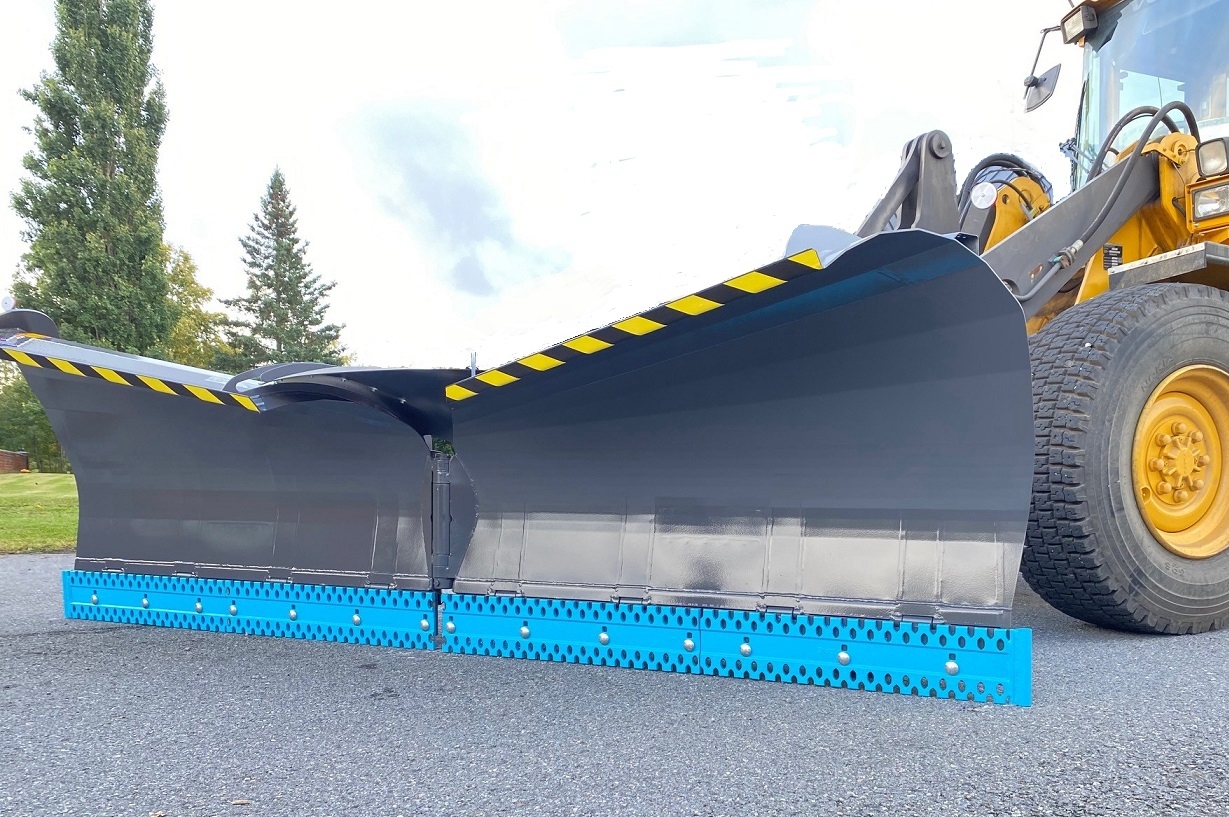

❄ V-образным для сбора снега в кучи на парковках и технологических площадках;

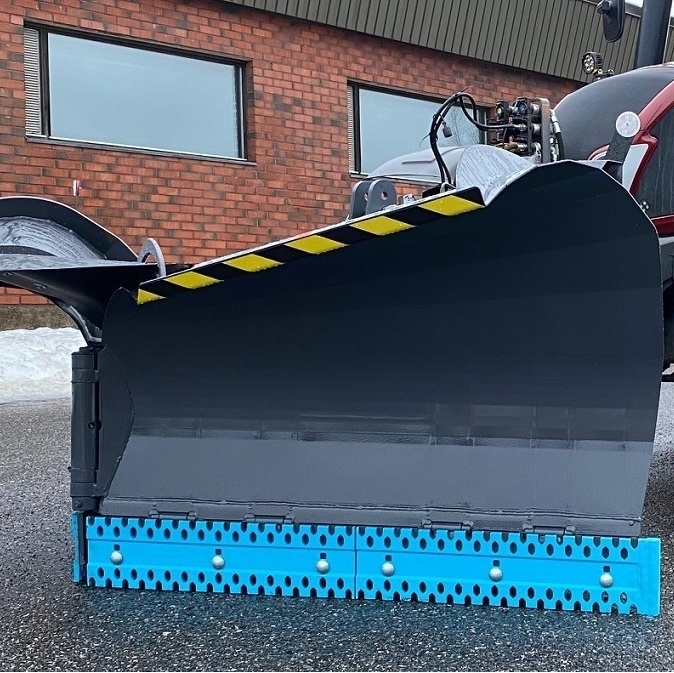

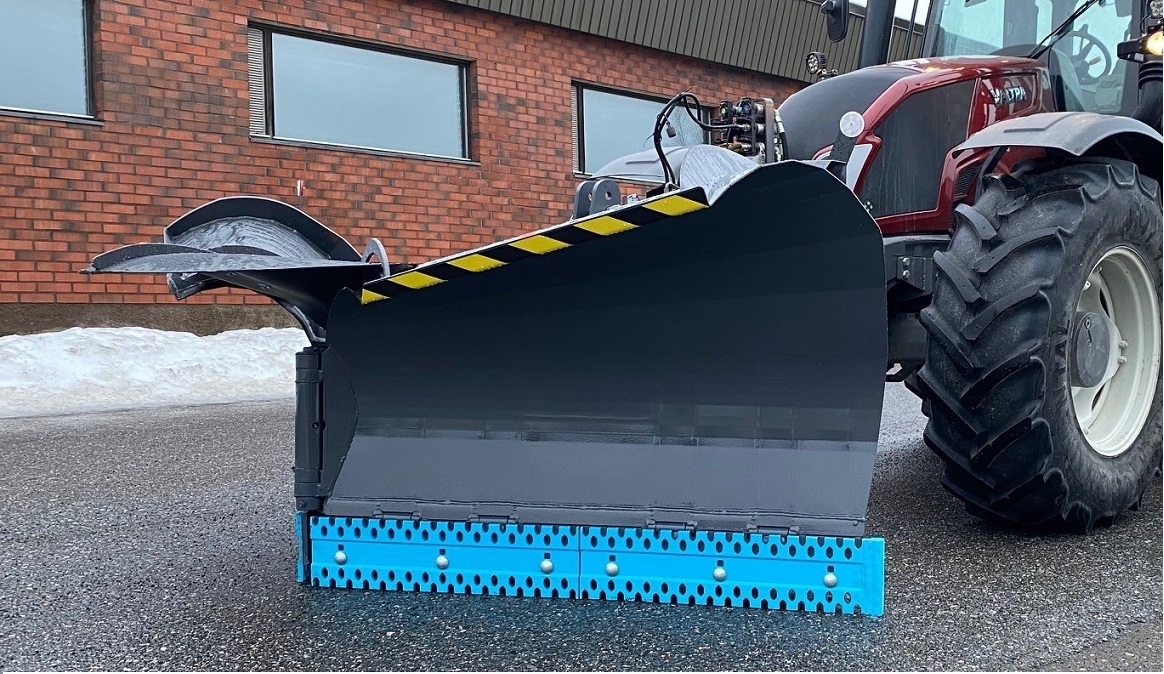

❄ L-образным влево либо вправо для протяжки снега через пересечения и перекрестки внутри крыла.
Управление каждой из секций крыла может быть как в движении, так и в статике.

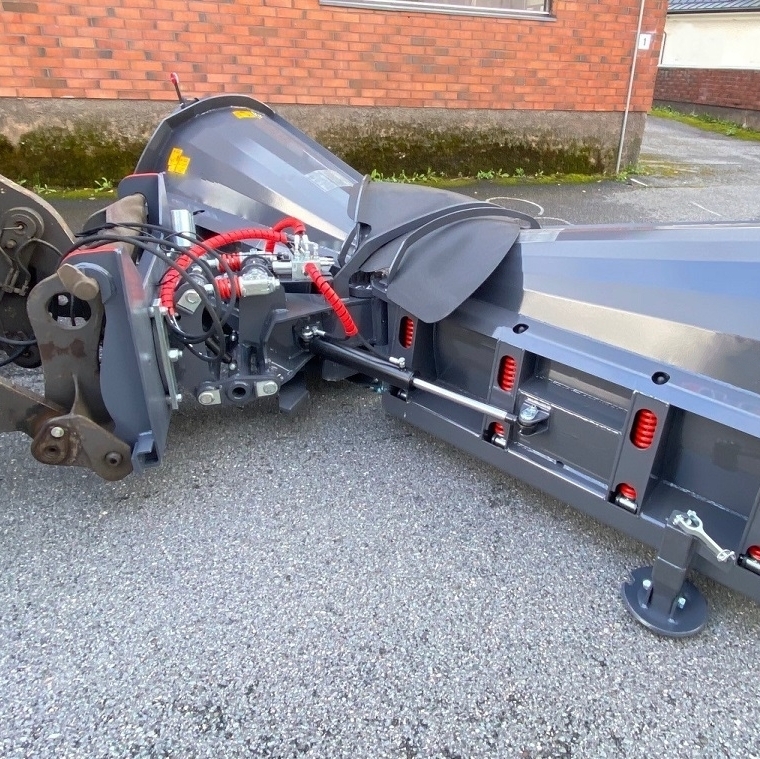

Каждая из секций крыла имеет по 2 ножевых сегмента, на которые крепятся сменные ножи. Каждый ножевой сегмент подпружинен, что обеспечивает возможность его отклонения назад при наезде на непреодолимые препятствия, предохраняя отвал от критических нагрузок. После преодоления препятствия посредством мощных пружин нож возвращается в исходное положение. При этом пружины не требуют обслуживания и какого-либо специального ухода.
Каждая из секций крыла имеет по 2 ножевых сегмента, на которые крепятся сменные ножи. Каждый ножевой сегмент подпружинен, что обеспечивает возможность его отклонения назад при наезде на непреодолимые препятствия, предохраняя отвал от критических нагрузок. После преодоления препятствия посредством мощных пружин нож возвращается в исходное положение. При этом пружины не требуют обслуживания и какого-либо специального ухода.

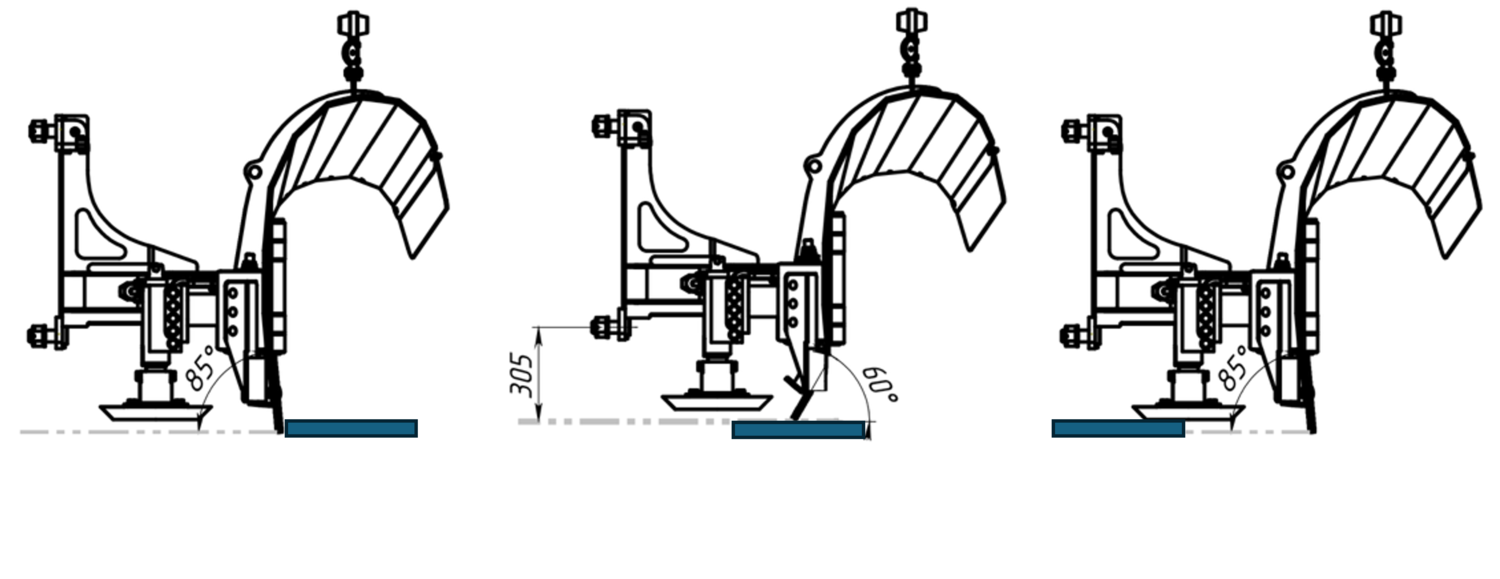

Принцип преодоления препятствия показан ниже:
Крыло имеет 2 исполнения – шириной 2,5 и 4,0м. В качестве базовой машины могут использоваться трактора, фронтальные погрузчики и мини-погрузчики, подходящие по массе и размерам. Для адаптации к различным базовым машинам используются сцепные муфты либо быстросъемы.
Угол атаки ножей при этом слегка агрессивный – 850. Это позволяет улучшить зарезание ножа в снежно-ледяные отложения, что улучшает след очистки, и при этом снизить расход топлива базовой машины.

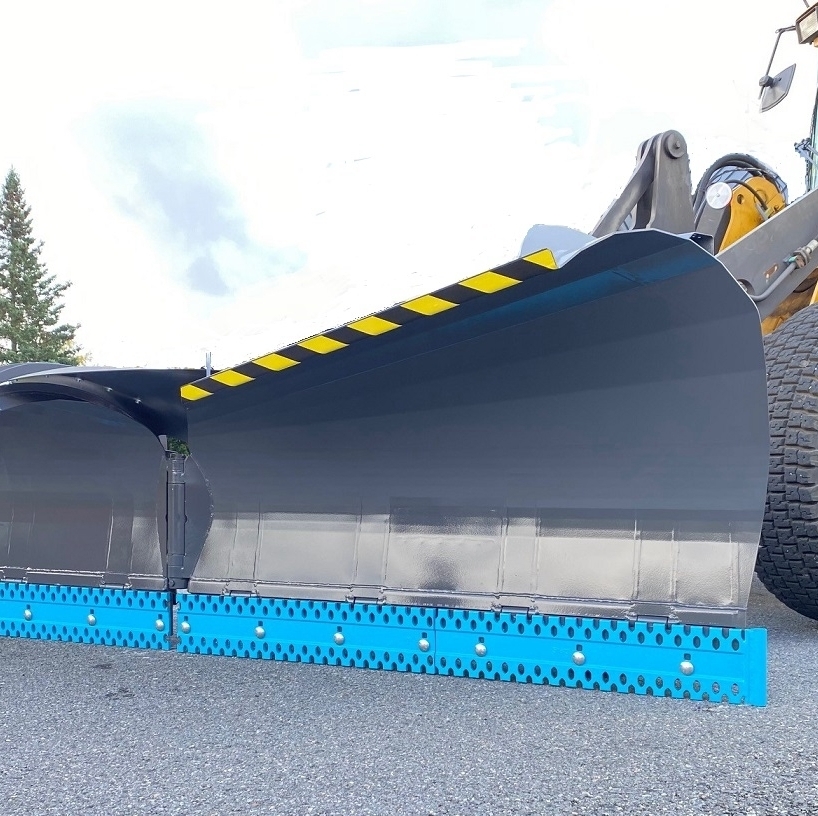

В зависимости от задач, на отвале могут применяться различные типы сменных ножей:
❄ сплошные стальные;
❄ сетчатые (ледовые);
❄ полиуретановые мягкие.
Копирование поперечного профиля дорожной поверхности обеспечено механическим путем, аналогично отвалам Норд Грейс других серий.
| Технические данные | Новая ячейка | Новая ячейка |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | NG RHINO 2500 | NG RHINO 4000 |
| Минимальная габаритная ширина | 2,25 м | 3,55 м |
| Минимальная ширина уборки | 2,0 м | 3,3 м |
| Максимальная ширина уборки | 2,5 м | 4,0 м |
| Угол поворота отвала влево-вправо | 35° - 0° - 35° | 35° - 0° - 35° |
| Угол атаки материнского ножа (к покрытию)* | 85° | 85° |
| Количество сегментов основного ножа | 4 шт | 4 шт |
| Масса отвала без сцепной муфты* | 440 кг | 660 кг |
